电子墨水屏产品系列

自研电子墨水屏产品系列

一. 电子墨水屏原理

1. 电浆式(DES)电子墨水屏的结构&工作原理

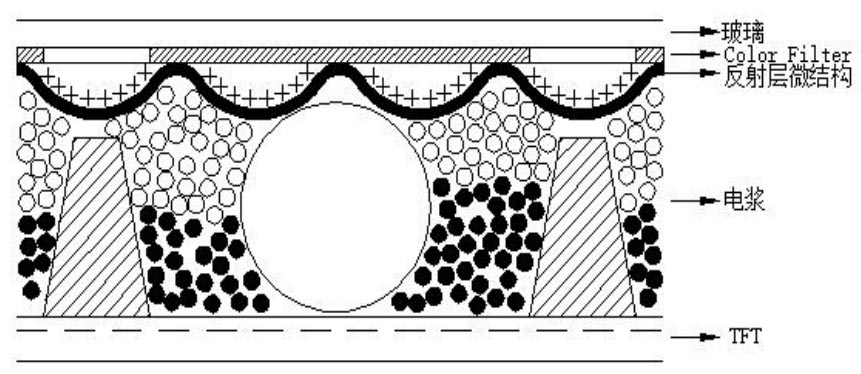

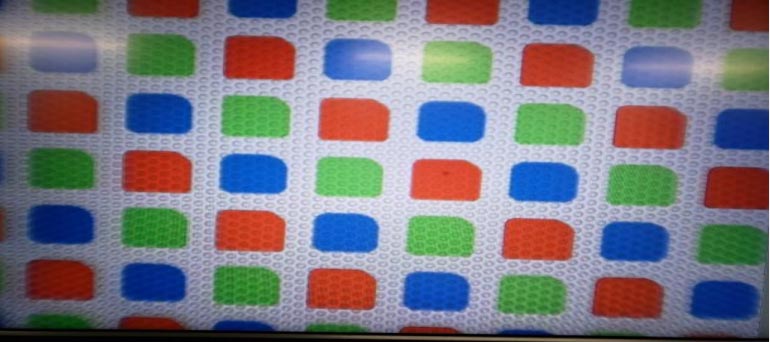

电浆显示技术一种新型显示电浆模组，采取了与现有微杯结构和微胶囊结构完全不同的新型显示结构，像素电点排布：R/G/B阵列式混合&错位排布；本结构通过在单个像素电极周边形成围堰的办法，在TFT表面制作一层围堰结构，围堰覆盖在TFT上的source和gate线路上，该图案化结构的特点在于每个像素电极都被围堰包围，正面看不到微结构，降低了层数，从而获得高清晰度、高分辨率的显示效果，我们称之为新型显示电浆（DES）技术。

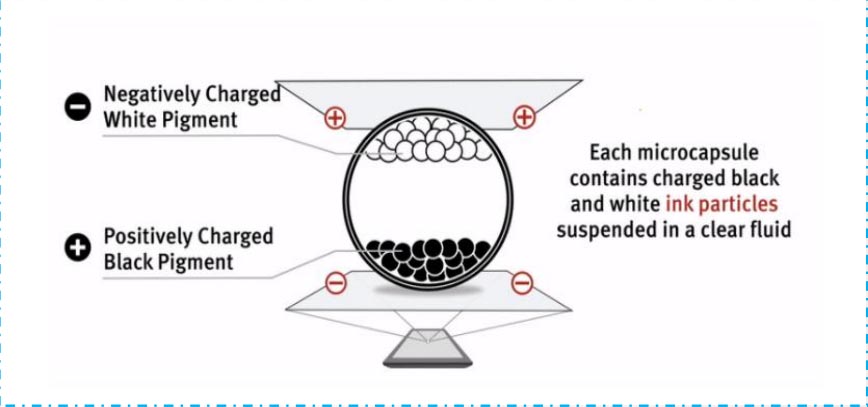

电子墨水（黑白）系统由数百万个微小的微胶囊组成，每个微胶囊的直径大约(30um) 。每个微胶囊都包含悬浮在透明液体中的带负电的白色颗粒和带正电的黑色颗粒。当施加正或负电场时，相应的粒子会移动到微胶囊的顶部，观察者可以看到它们。这使得该点的表面呈现白色或黑色。

2. 电子墨水屏纸显示原理和特性

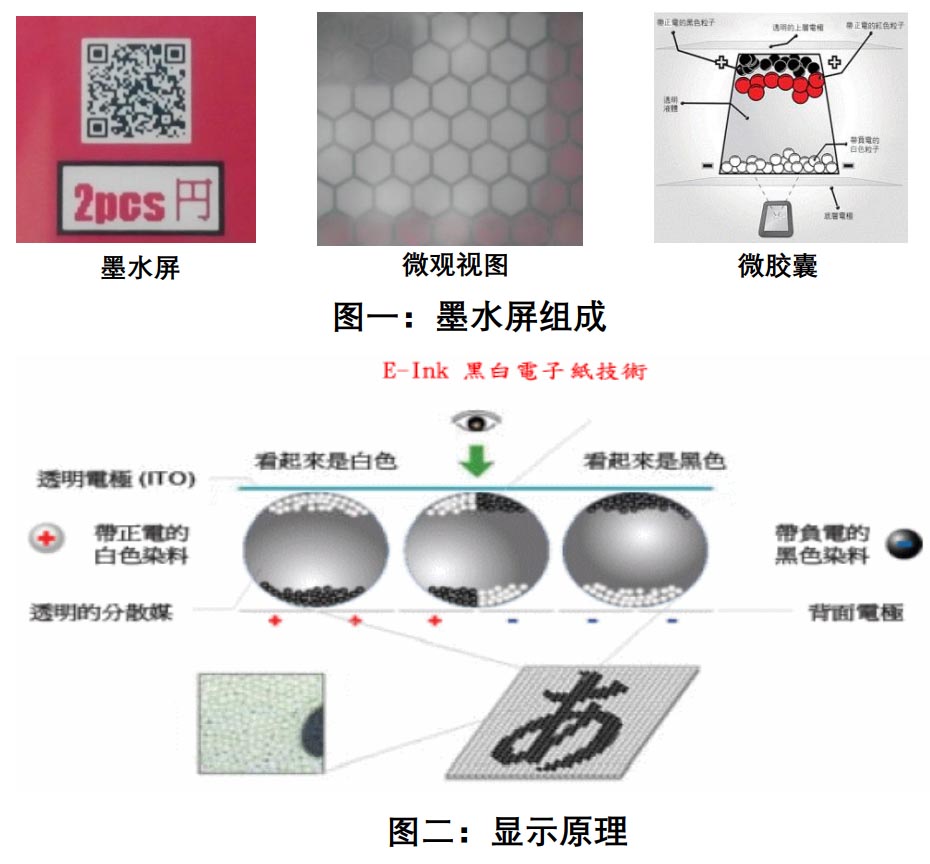

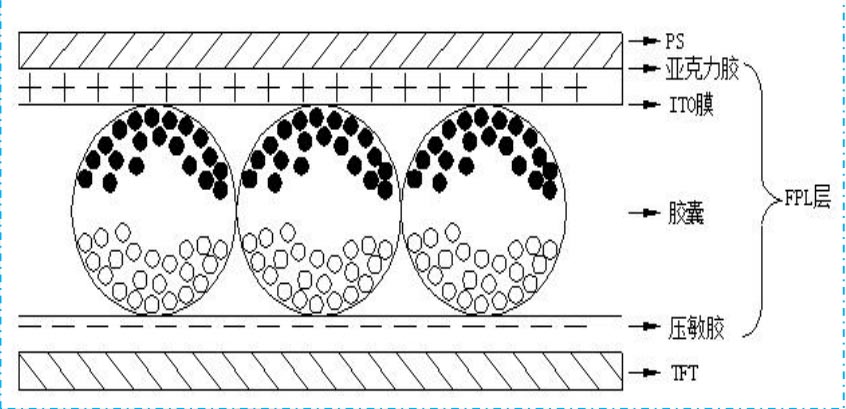

电子墨水屏组成：
（1）电子墨水屏主要由大量细小微胶囊组成；
（2）每个微胶囊中包含悬浮于澄清液体之中的带正电荷的白粒子和带负电荷的黑粒子。
显示原理：
（1）因其带电性质（正/负）、颗粒形状和大小不同，在一定的电场中它们的移动方向和移动速度也不同，因此可使它们分离。
（2）设置电场为正时，白粒子向微胶囊顶部移动，因而呈现白色。同时，黑粒子被拉到微胶囊底部，从而隐藏。如施加相反的电场，黑粒子在胶囊顶部出现，因而呈现黑色。

无频闪，无蓝光，不伤眼：
（1）液晶显示屏高频率刷新显示画面，始终处于闪烁状态，同时背光直射入眼（尤其是蓝光），对眼睛造成伤害。

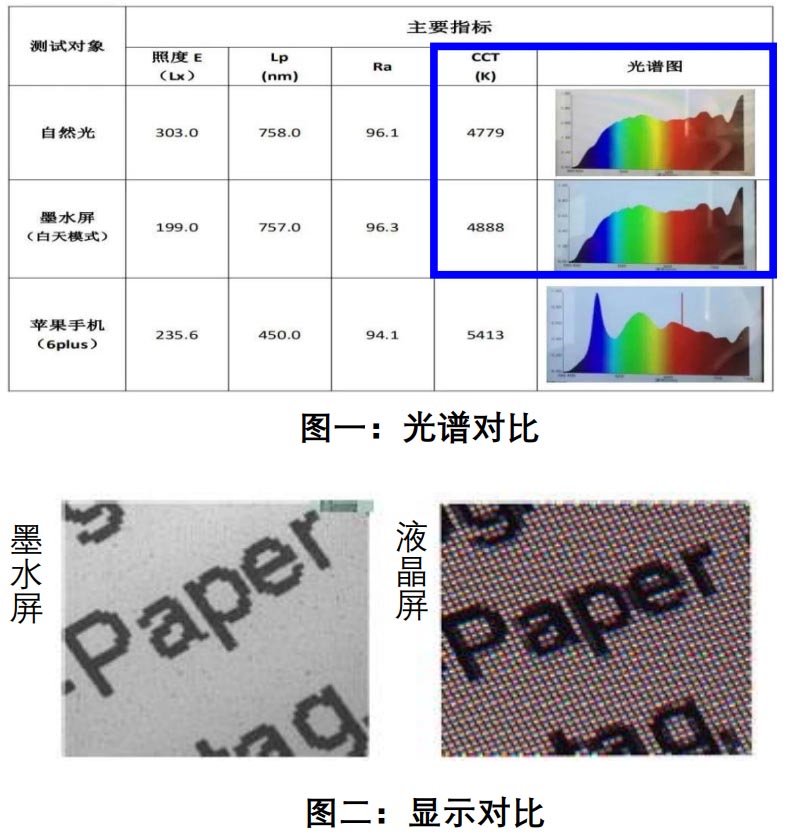

（2）墨水屏使用环境光源，和书本一样不发光（如图二与自然光的光谱基本一致），最大程度上降低用眼强度，保护视力。
接近纸张的阅读体验，适合长时间阅读
（1）墨水屏几乎无视角限制（视角＞178 ﾟ）
（2）高反射率，高对比值，适合室外及长时间阅读
长续航，画面静止不刷新时不耗电
（1）静态显示不需要用电来维持，只有在画面变化时消耗少量电量。

二. 应用场景和服务

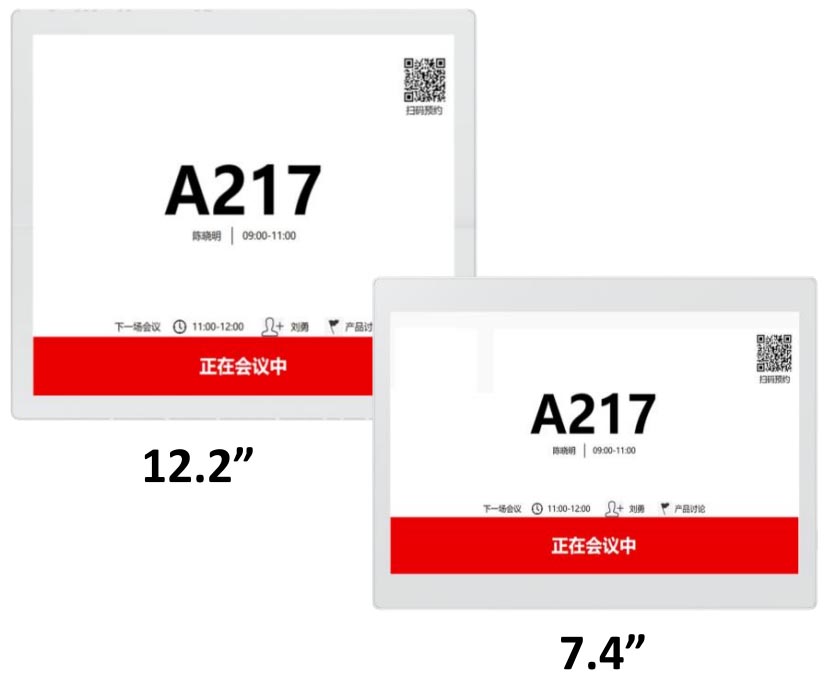

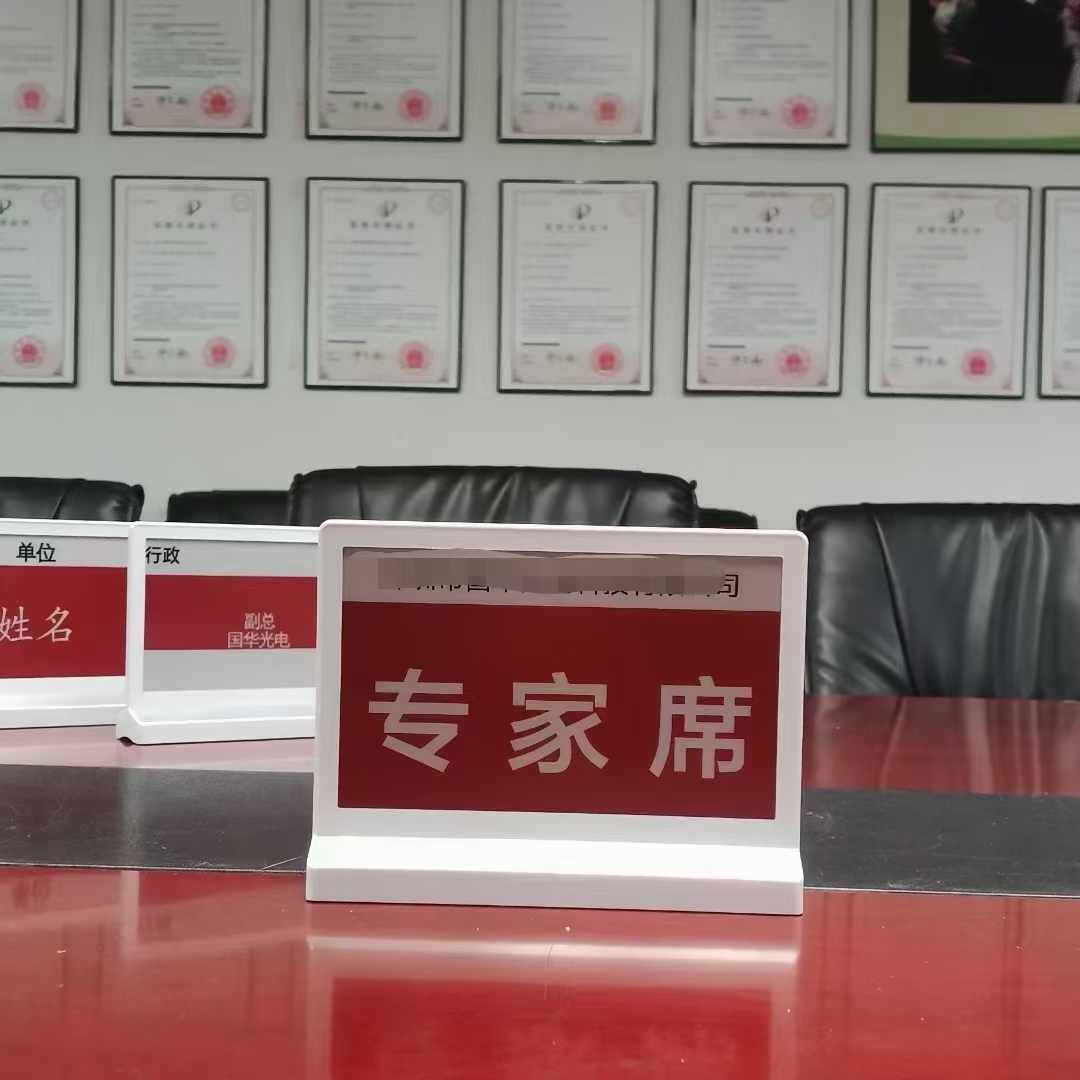

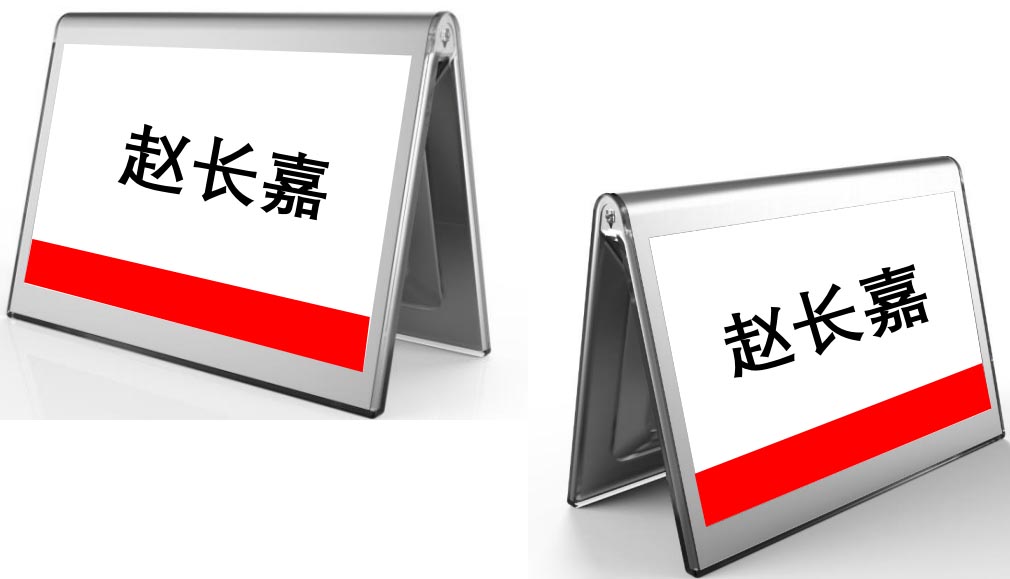

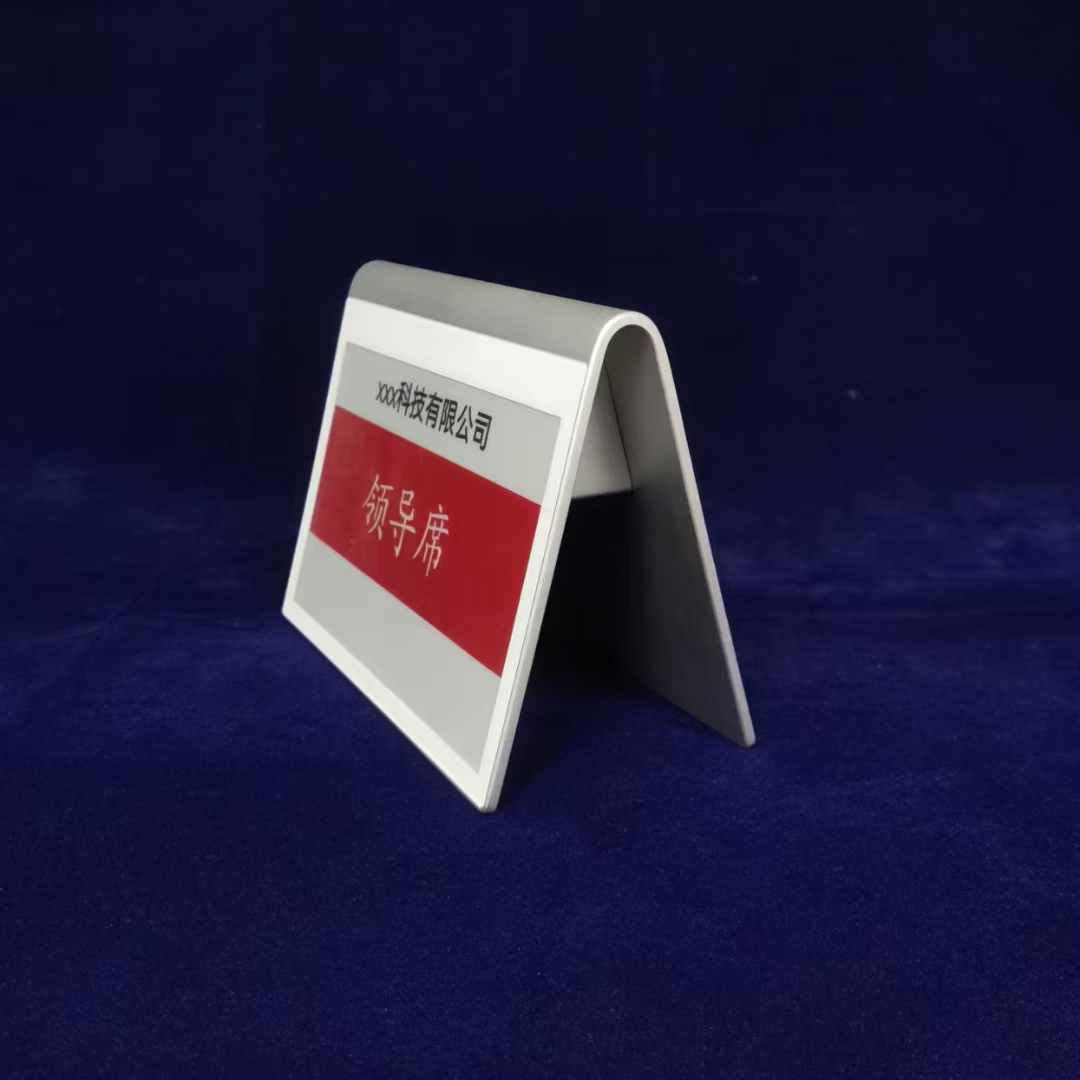

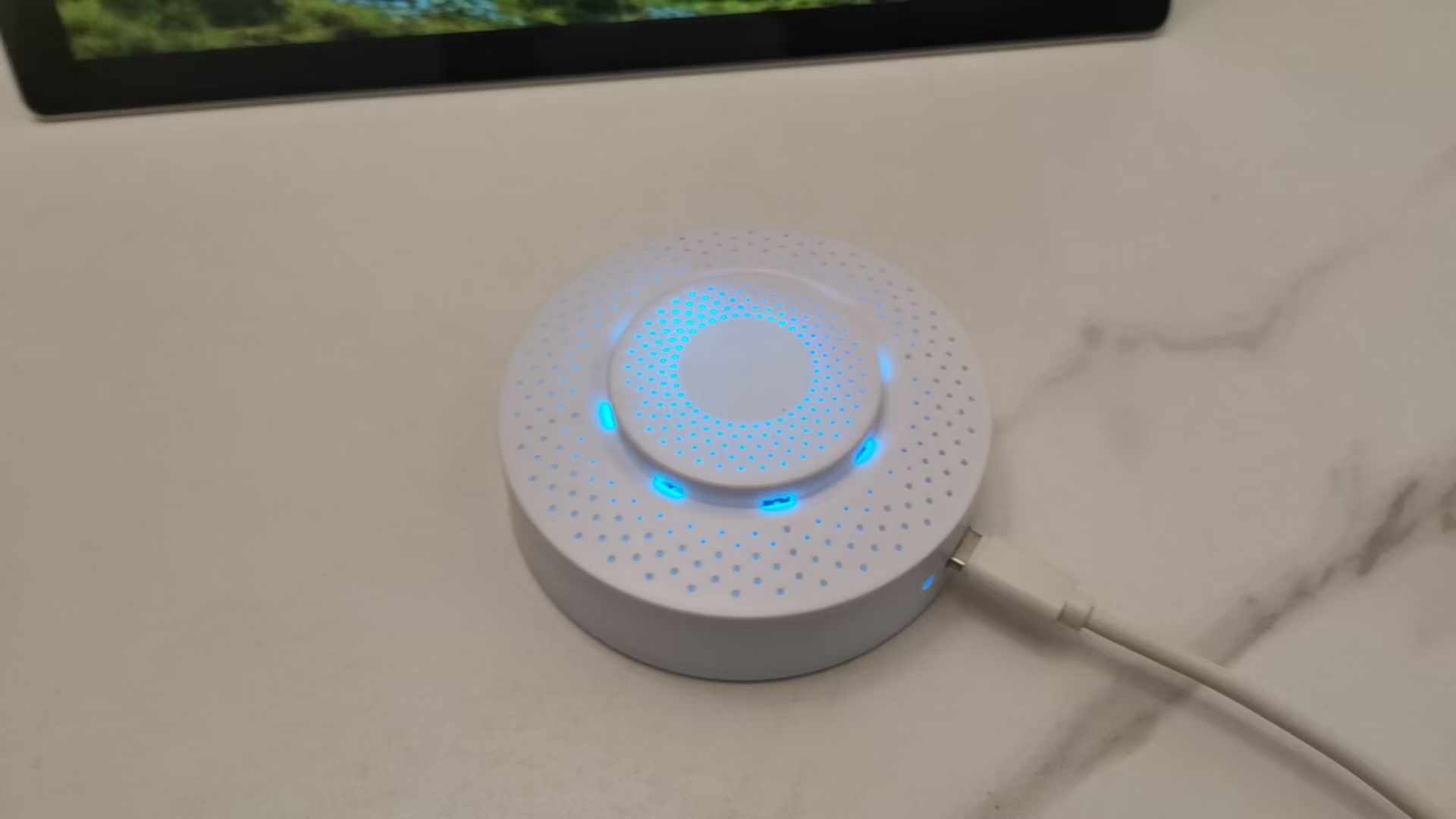

我司研发的电子纸蓝牙基站联合杭州同传已打通京东方、点乐、诺斯琦、同传、蓝签等业内多家智慧桌牌产品，百人大型会议，分分钟完成会议坐席牌投屏显示，支持议题即时切换。可自由扩展基站数量，无限支持超大型会议。

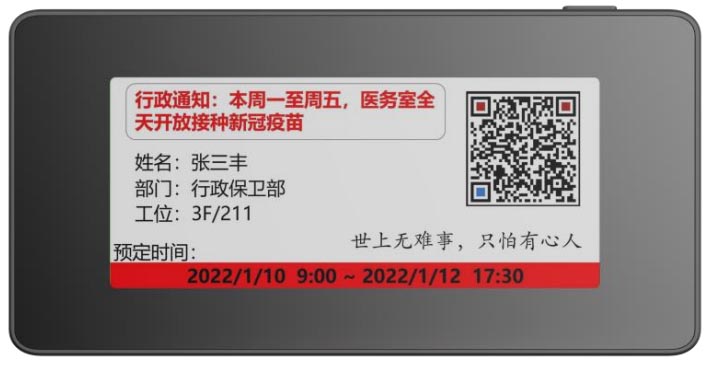

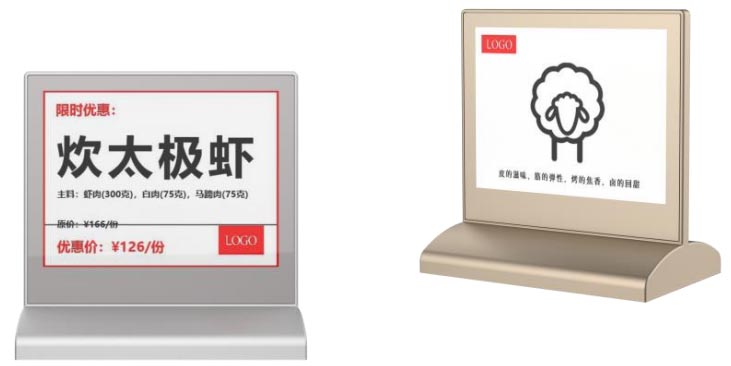

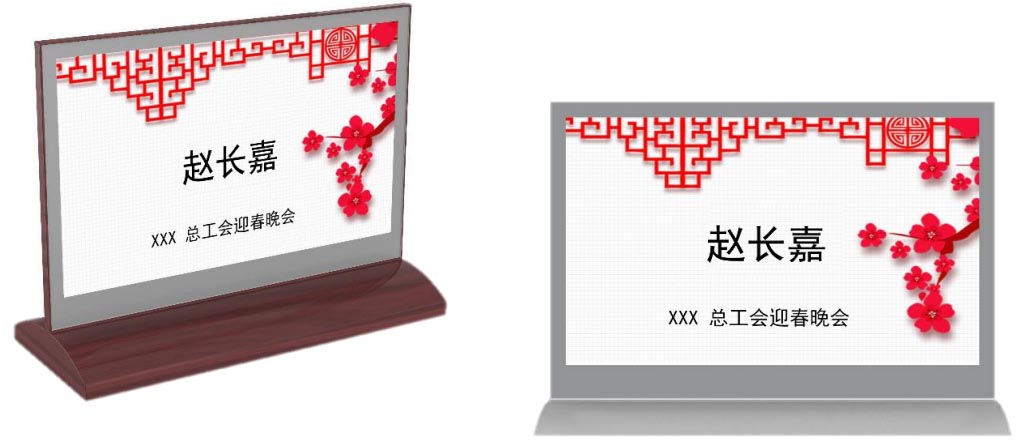

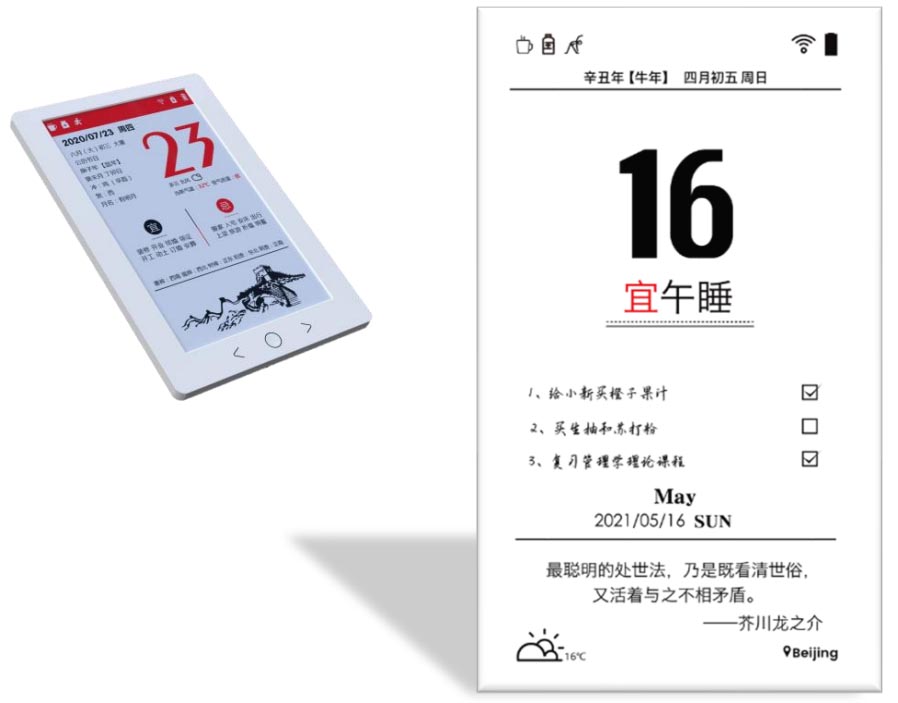

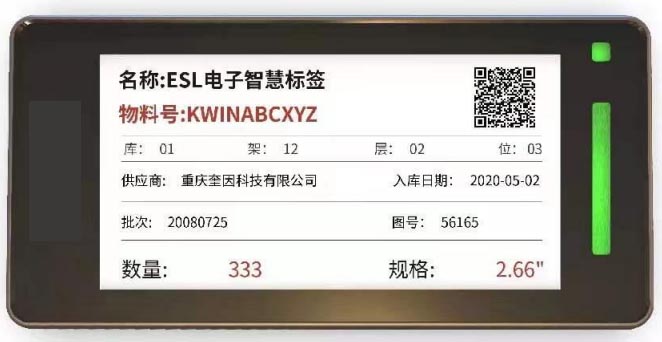

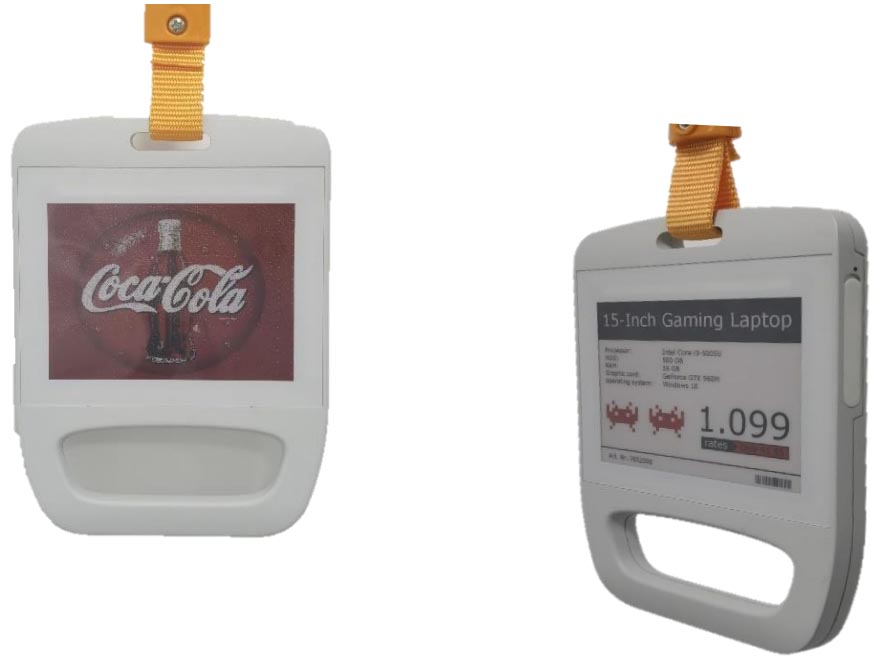

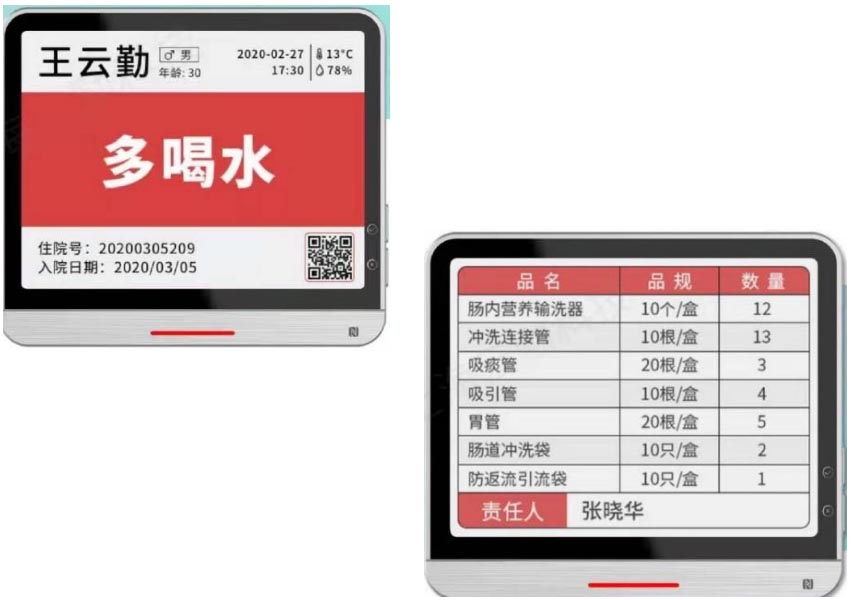

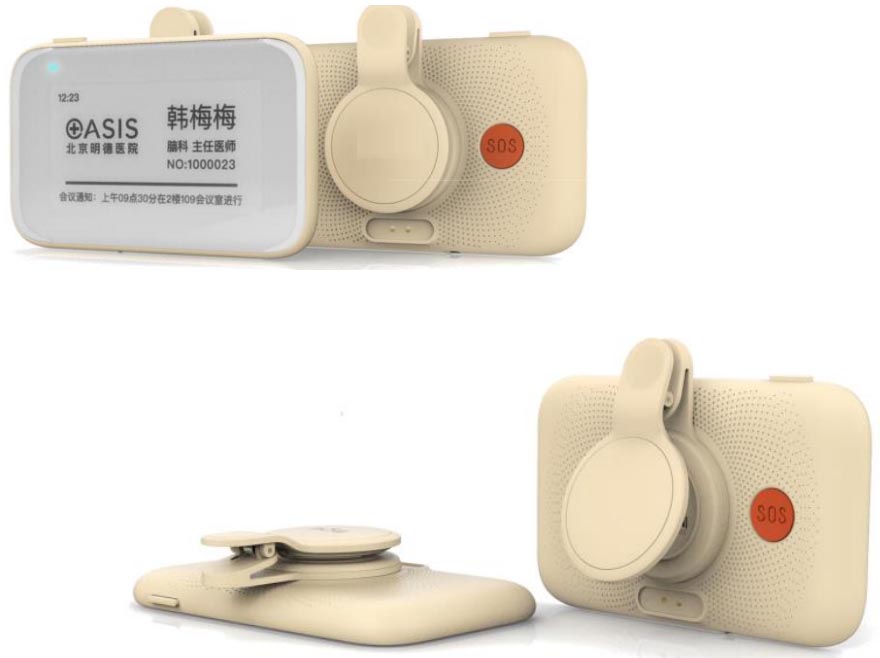

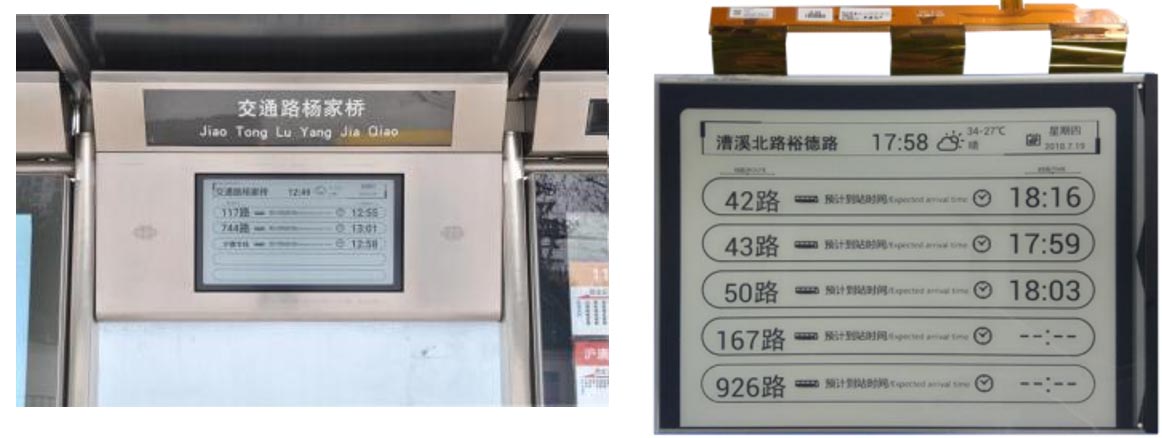

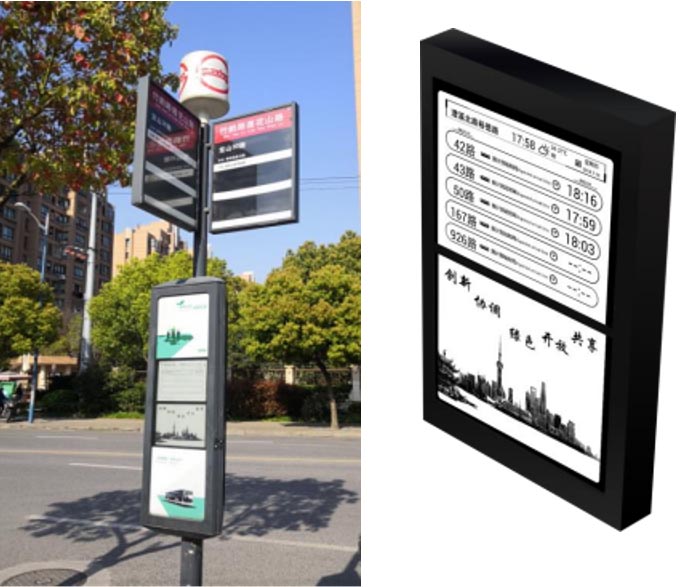

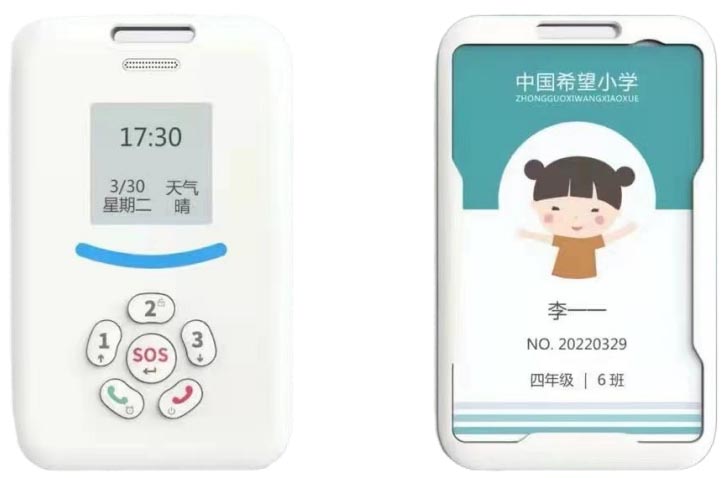

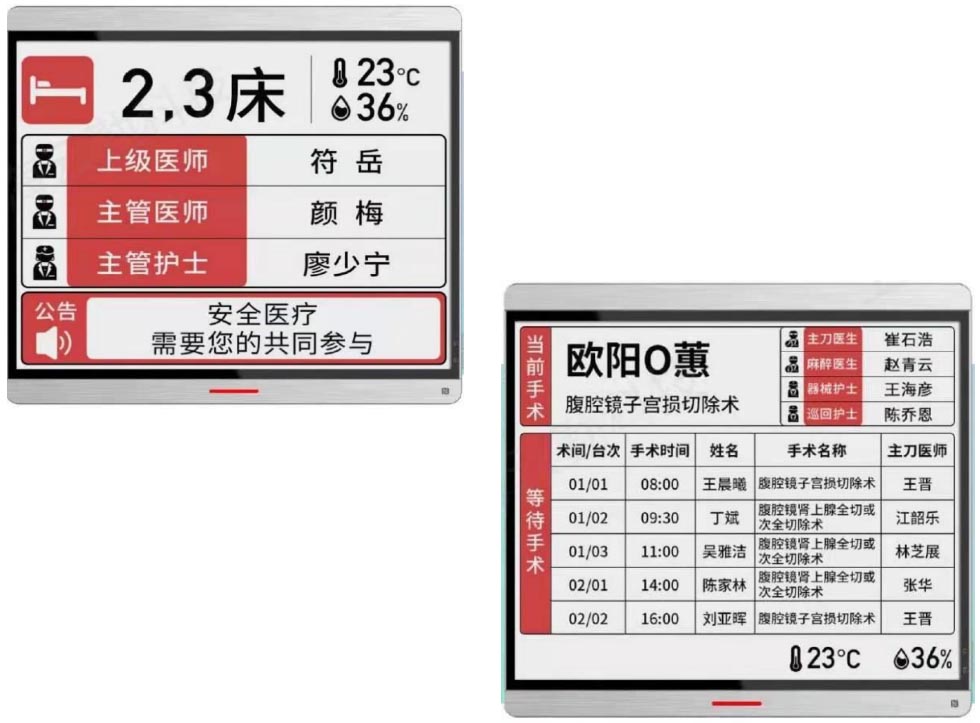

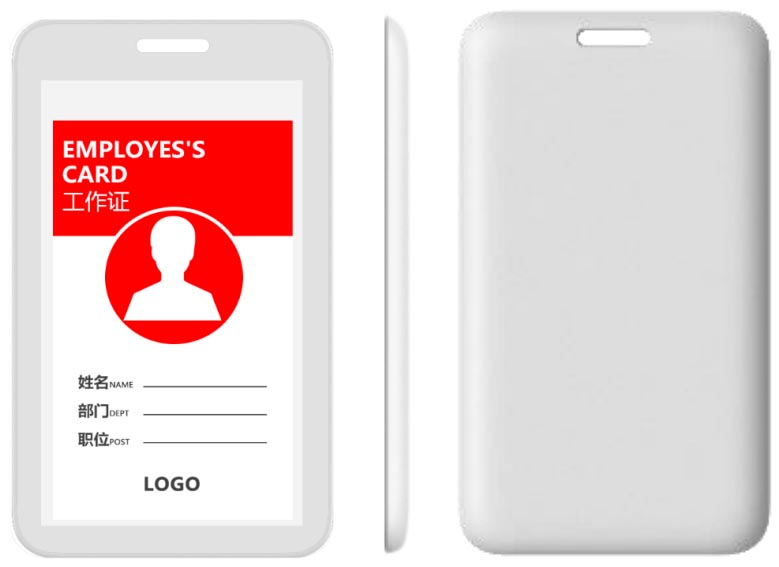

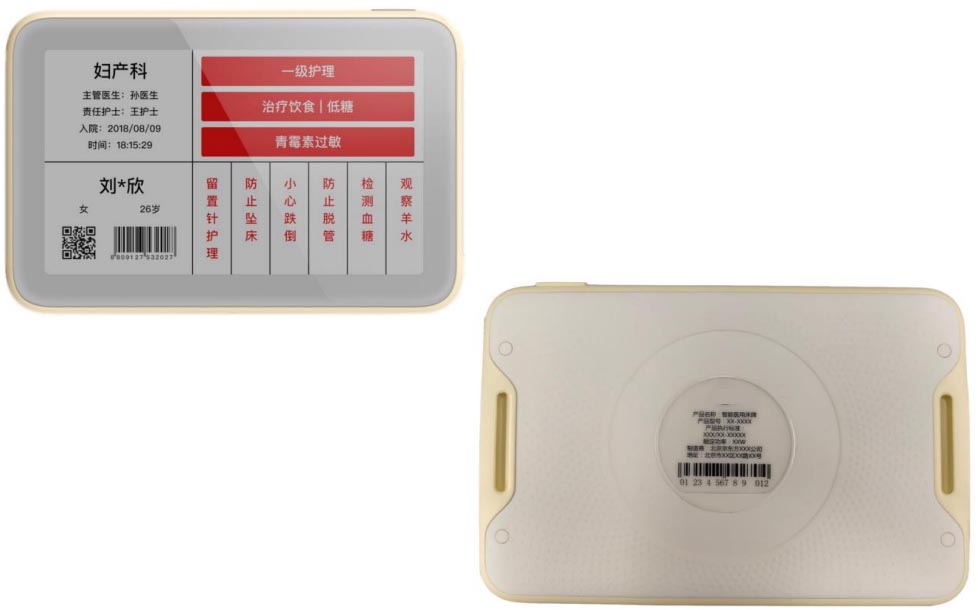

大型连锁超市价签管理、智能会议桌牌、门牌、胸牌智能家居电子书画框、公交站电子站台显示屏(墨水屏）、营业厅电子台牌、英语记单词卡(墨水屏）、学生家长老师同步作业卡(墨水屏+WiFi）长期供应。
