工业自动化系统四大通信方式解读
发布日期:2024/6/4 23:17:05 浏览量:
工业自动化系统四大通信方式解读
1 以太网通信方式
1.1 优点以太网是一种基于标准化的通信方式,广泛应用于工业自动化设备中,具有以下优点。
(1)高速通信。以太网提供了高速的数据传输能力,支持千兆甚至更高速率的通信。这对于需要实时数据传输和大容量数据处理的应用非常重要。
(2)广域网络支持。以太网通信方式能够通过路由器连接到广域网络,使得设备之间的通信可以跨越不同的地理位置。这为分布式控制和远程监控提供了便利。
(3)标准化和互操作性。以太网通信方式基于广泛的标准,如TCP/IP协议,保证了不同设备的互操作性。这意味着可以轻松集成不同供应商的设备,并实现设备之间的无缝通信。
(4)灵活性和可扩展性。以太网通信方式支持灵活的拓扑结构,可以根据需求进行组网和扩展。它适用于各种规模和复杂度的自动化系统,从小型控制系统到大型工厂网络。
1.2 缺点
尽管以太网通信方式有很多优点,但也存在一些限制和挑战。
(1)实时性挑战。传统以太网通信方式在实时性方面存在挑战。它使用的CSMA/CD(载波侦听多路访问/碰撞检测)协议可能导致数据冲突和延迟,对于对实时性要求严格的应用可能不够理想。
(2)安全性问题。以太网通信方式在安全性方面需要特别关注。由于其广泛应用和互联性,设备的网络安全可能受到威胁,因此必须采取适当的安全措施来保护通信数据和系统的完整性。
(3)延迟和带宽限制。尽管以太网提供了高速通信能力,但在大规模工业自动化系统中,设备数量和数据量可能很大,从而导致网络拥塞和带宽限制。在设计以太网网络时,必须考虑带宽需求和数据流量的管理。
(4)设备成本。以太网通信方式的设备通常比其他通信方式的设备更昂贵。这包括网络交换机、网线等基础设施的成本。对于一些预算有限的应用,这可能是一个考虑因素。
尽管存在一些挑战和限制,以太网通信方式仍然是工业自动化设备中最常用和可靠的通信方式之一。随着技术的进步,以太网通信方式在实时性、安全性和性能方面的改进将进一步推动其在工业自动化领域的应用。
2.1 优点
现场总线是一种常见的工业自动化设备通信方式,具有以下优点。
(1)实时性和确定性。现场总线通信方式专门针对实时控制和数据传输而设计。它使用确定性的通信协议,确保数据的实时传输和响应。这使其非常适合在实时性要求较高的工业自动化中应用,如控制系统和机器人控制。
(2)简化布线结构。现场总线通信方式采用总线型拓扑结构,使得设备之间的通信可以通过单根总线线缆进行。这简化了布线结构,减少了设备间的连接点,降低了维护成本和故障排除难度。
(3)灵活性和可扩展性。现场总线通信方式支持分布式控制和模块化设备的灵活布局。它允许添加或删除设备而不会对整个系统造成重大影响,因此具有良好的可扩展性。这对于工业自动化系统的升级和扩展非常有价值。
(4)兼容性和互操作性。现场总线通信方式基于标准化的通信协议和规范,如Profibus、DeviceNet和CAN等。这使得来自不同供应商的设备可以相互通信和协作,实现高度的兼容性和互操作性。
2.2 缺点
然而,现场总线通信方式也存在一些限制和挑战。
(1)通信速度限制。现场总线通信方式通常采用较低的通信速率,这对于大容量数据传输和高速控制要求的应用可能不够理想。在处理大量实时数据时,可能会出现通信延迟的问题。
(2)系统复杂性。现场总线通信方式需要进行设备的地址分配、网络配置和参数设置等操作。这增加了系统的配置和维护复杂性,对工程师的技术要求较高。
(3)单点故障风险。现场总线通信方式中的总线线缆是整个系统的关键组成部分。如果总线线缆出现故障或损坏,就可能导致整个系统的通信中断。因此,对于高可用性和容错性要求较高的应用,需要采取适当的冗余和备份措施。
(4)有限的拓扑结构。现场总线通信方式通常使用总线型或星型拓扑结构,对于布局复杂的大型工业自动化系统可能不够灵活。在这种情况下,可能需要使用其他通信方式或将现场总线与其他拓扑结构结合使用。
尽管存在一些限制和挑战,现场总线通信方式在许多工业自动化应用中仍然非常常见和有效。它提供了实时性、可靠性和兼容性,特别适用于小型到中型规模的自动化系统和控制环境。随着技术的不断发展,现场总线通信方式将继续演进和改进,以满足更高要求的工业自动化应用。
3.1 优点
串行通信方式是一种简单且常用的工业自动化设备通信方式,具有以下优点。
(1)低成本。串行通信方式使用的硬件和线缆,成本相对较低,适合于预算有限的应用。串行通信使用的线缆数量较少,布线和安装相对简单,从而降低了总体成本。
(2)短距离通信。串行通信方式适用于较短距离的通信需求,它可以通过串行接口(如RS-232、RS-485)将数据传输到远程设备,而无需复杂的网络设备。
(3)适应低速率需求。串行通信方式适用于低速率的通信需求,例如传感器数据的读取和简单控制指令的传输。对于不需要高速数据传输的应用,串行通信方式是一种经济实用的选择。
(4)兼容性和互操作性。串行通信方式使用的通信协议通常是标准化的,如Modbus协议,这使得来自不同供应商的设备可以进行兼容和互操作,方便设备的集成和协同工作。
3.2 缺点
然而,串行通信方式也存在一些限制和挑战。
(1)有限的通信速率。串行通信方式的通信速率相对较低,不适合高速数据传输和实时控制的要求。对于需要大量数据传输和较高速率的应用,串行通信方式可能会成为瓶颈。
(2)通信距离限制。串行通信方式的通信距离受限于电缆长度和信号衰减。长距离的串行通信可能需要使用信号放大器或转换器来增强信号质量,增加了系统复杂性和成本。
(3)单工通信方式。大多数串行通信方式是单工通信,即只能在一个方向上传输数据。这意味着通信双方无法同时发送和接收数据,可能会导致通信的延迟和效率低下。
(4)可靠性和干扰问题。串行通信方式使用较低电压的信号传输业环境中,因此容易受到电磁干扰的影响。在嘈杂的工,可能需要采取屏蔽措施或选择抗干扰性强的串行通信标准来提高通信的可靠性。
尽管面临一些限制和挑战,串行通信方式在许多工业自动化应用中仍然广泛使用。它适用于低速、短距离和经济实用的通信需求,特别是简单控制和数据采集的场景。
4.1 优点
工业无线通信方式是一种无需物理连接的通信方式,具有以下优点。
(1)无线传输。工业无线通信方式通过无线信号传输数据,无需布线和物理连接。这降低了设备之间的连接成本和复杂性,特别适用于难以布线的环境或需要移动性的应用。
(2)灵活性和可移动性。工业无线通信方式提供了设备的灵活部署和移动性。无需固定布线,设备可以在工厂内自由移动或在需要时进行重新配置。这对于需要频繁调整和重组的工业自动化系统非常有价值。
(3)扩展性和覆盖范围。工业无线通信方式可以支持广泛的通信距离,从几米到几千米。这使得它适用于大规模工厂或设备分布广泛的场景。通过使用无线中继设备,可以进一步扩展通信覆盖范围。
(4)实时性和可靠性。现代的工业无线通信技术提供了较高的数据传输速率和可靠性,可以满足许多实时控制和数据传输的需求。例如,工业无线通信技术Wi-Fi6(802.11ax)提供了更低的延迟和更高的带宽,支持对实时数据的快速传输和响应。
4.2 缺点
然而,工业无线通信方式也存在一些限制和挑战。
(1)干扰和可靠性问题。工业无线通信方式容易受到电磁干扰的影响,特别是在工业环境中。其他无线设备、金属结构和电机、变频器等电磁干扰源可能干扰无线信号的传输,影响通信的可靠性和稳定性。
(2)通信距离限制。工业无线通信方式的通信距离受限于无线信号传输的特性和障碍物的影响。若通信距离较远,可能需要使用中继设备或增强型无线通信技术,以确保信号的覆盖范围。
(3)安全性问题。工业无线通信方式需要特别关注通信的安全性。由于无线信号可以被窃听和干扰,因此必须采取适当的加密和认证措施来保证通信数据的安全性和机密性。
(4)电源供应和能耗。工业无线通信设备通常需要电源供应,这对于移动设备或难以接入电源的场景可能是个挑战。此外,无线通信设备的能耗也需要考虑,以确保其在工作时间内有足够的电池寿命或低功耗设计。
尽管面临一些限制和挑战,工业无线通信方式提供了灵活性、便利性和覆盖范围广的优势,特别适用于移动设备和无线连接要求较高的应用。在选择工业无线通信方式时,需要综合考虑通信延迟、信号稳定性、安全性和电源供应等因素,以确保系统的可靠性和性能。随着无线通信技术的不断发展和改进,工业无线通信方式在工业自动化领域的应用将继续拓展。
下面将针对上述4种通信方式,从通信速度、可靠性、成本、扩展性、实时性和适用场景等维度进行评估。

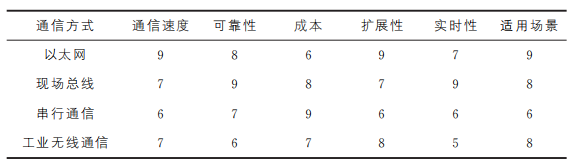

表1 4种通信方式各个因素评分
![](/MyManagePlatform/uploadfile/image/20240604/20240604231579227922.png)
(1)通信速度。以太网通信方式提供了高速的数据传输能力,支持千兆甚至更高速率的通信。现场总线通信方式通常具有较高的通信速率,适用于较小规模的设备通信。串行通信方式的通信速率较低,适用于低速率的通信需求。工业无线通信方式的通信速度较高,但会受到信号干扰和衰减的影响。
(2)可靠性。以太网通信方式在可靠性方面表现良好,采用冲突检测和纠错技术来保证数据传输的可靠性。现场总线通信方式也具有较高的可靠性,采用确定性的通信协议。串行通信方式在可靠性方面可能受到电磁干扰和信号衰减的影响。工业无线通信方式受到信号干扰和衰减的影响,可靠性相对较低。
(3)成本。以太网通信方式的设备通常比其他通信方式的设备更昂贵,包括网络交换机、网线等基础设施的成本。现场总线通信方式相对较经济实惠,适合预算有限的应用。串行通信方式使用的硬件和电缆成本较低。工业无线通信方式的成本取决于无线设备和网络设备的成本。
(4)扩展性。以太网通信方式具有良好的扩展性,可以根据需求进行网络扩展和组网。现场总线通信方式适用于较小规模、复杂布局的设备通信,扩展性有限。串行通信方式在扩展性方面受限,通常适用于较小规模的设备通信。工业无线通信方式具有较好的扩展性,可以通过增加无线设备来扩展通信范围。
(5)实时性。以太网通信方式在实时性方面存在挑战,传统以太网通信可能会出现数据冲突和延迟。现场总线通信方式专门设计用于实时控制和数据传输,具有较好的实时性。串行通信方式的实时性受限,通常适用于不对实时性要求严格的应用。工业无线通信方式的实时性较低,通信延迟相对较高。
(6)适用场景。以太网通信方式适用于对通信速度、可靠性和实时性要求较高的应用,如大规模工业自动化系统和数据中心。现场总线通信方式适用于较小规模、复杂布局的设备通信,例如工业控制系统和机器人控制。串行通信方式适用于低速、短距离的通信需求,如传感器数据的读取和简单控制指令的传输。工业无线通信方式适用于设备需要经常移动或无线连接的应用,如移动机器人、无线传感器网络和移动设备。
(7)综合评分。综合4种通信方式的优缺点及上述比较与分析,按总分10分对4种通信方式各个因素进行评分,见表1。
可根据具体应用需求和预算限制来选择适当的通信方式。在选择过程中,需要综合考虑通信速度、可靠性、成本、扩展性、实时性和适用场景等因素,以实现工业自动化设备之间的高效协作和信息传输。
6.1 以太网通信方式应用案例
(1)应用案例:大型制造工厂自动化控制系统。
(2)描述:一家大型制造工厂实施了自动化控制,包括生产线的监控、设备状态的实时反馈和远程操作等。选择以太网通信方式作为设备之间的通信方式。
(3)优点:高速通信能力确保了实时监控和快速响应;以太网的标准化和互操作性使得各种设备能够无缝集成和通信;灵活性和可扩展性满足了大型工厂网络的需求;广域网络支持实现了远程监控和远程操作。
6.2 现场总线通信方式应用案例
(1)应用案例:机械加工车间的自动化控制系统。
(2)描述:一家机械加工车间引入了自动化控制系统,涉及多个设备的控制和协作。采用现场总线通信方式实现设备之间的通信。
(3)优点:实时性和确定性确保了机械加工的精度和协调;简化的布线结构减少了设备之间的连接点和维护成本;灵活性和可扩展性适应了车间中不断变化的设备布局;兼容性和互操作性使得不同厂商的设备能够无缝通信和协作。
6.3 串行通信方式应用案例
(1)应用案例:环境监测系统。
(2)描述:环境监测系统需要从多个传感器中读取数据并进行监控和分析。将串行通信方式用于传感器与数据采集设备之间的通信。
(3)优点:低成本的硬件和电缆使得系统的部署成本较低;适用于短距离的通信需求,方便传感器的布置和连接;低速率的通信足够满足环境监测系统的数据采集需求;标准化的通信协议确保了不同供应商的传感器与采集设备的兼容性。
6.4 工业无线通信方式应用案例
(1)应用案例:移动机器人控制系统。
(2)描述:移动机器人控制系统需要对机器人进行实时监控,同时需要与其他设备进行通信。通过工业无线通信方式构建机器人与控制系统之间的无线连接。
(3)优点:无线传输满足了移动机器人的灵活性和移动性要求;无线通信系统安装和维护便捷,无需复杂的有线布线;适应了机器人在不同位置和场景中的通信需求;覆盖范围广,适用于跨越大型工厂或仓库的监控。
以上案例仅为示例,实际应用场景和需求因不同行业和应用而异。在选择通信方式时应根据具体需求和可行性进行详细评估,并选择最适合的通信方式以满足系统的要求。
综上所述,每种通信方式都有其独特的优缺点。以太网通信方式适用于要求高速、高可靠性和实时性的大型工业自动化系统;现场总线适用于较小规模、复杂布局的设备通信;串行通信适用于短距离、低速率的通信;工业无线通信则适用于无线传输及对移动性和灵活性要求较高的场景。在构建工业自动化系统时,工程师需要综合考虑通信速度、可靠性、成本、扩展性、实时性和适用场景等因素,综合评估各种通信方式的优缺点,以确保通信解决方案能够满足工业自动化系统的要求。
